Schütz - Relais

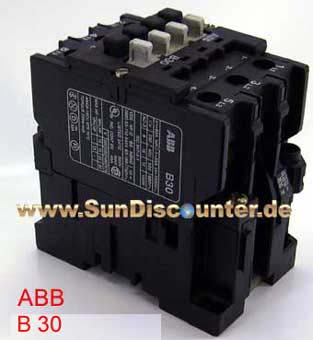

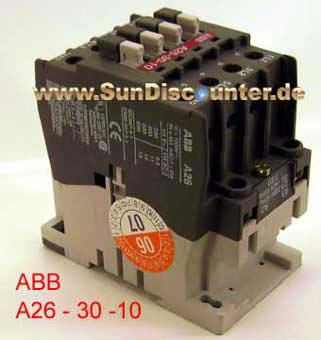

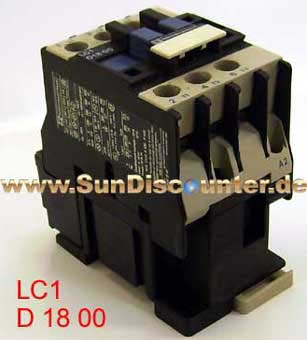

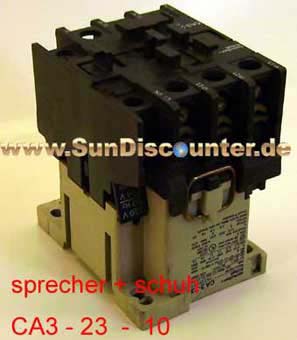

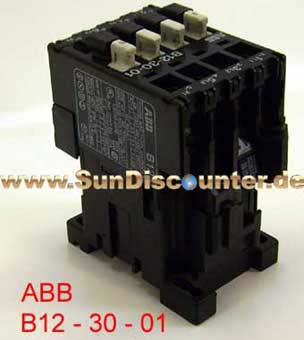

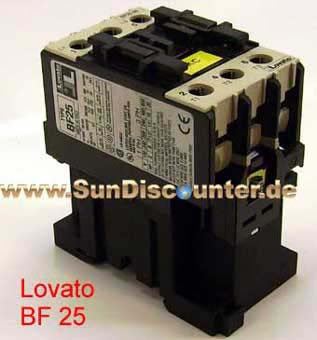

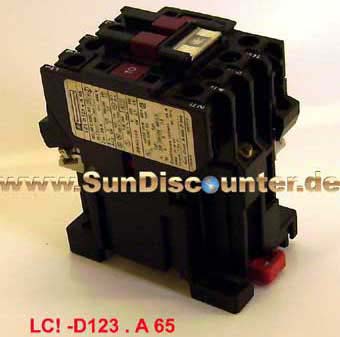

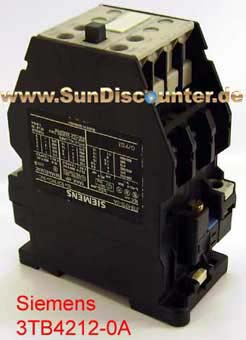

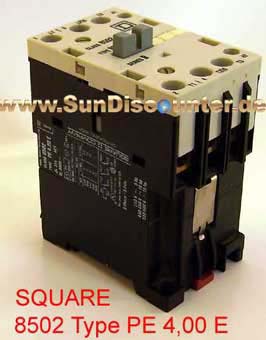

Elektromechanische Schütze

Fließt ein Steuerstrom durch die Magnetspule eines elektromechanischen Schützes, zieht das Magnetfeld die mechanischen Kontakte in den aktiven Zustand. Ohne Strom stellt eine Feder den Ruhezustand wieder her, alle Kontakte kehren in ihre Ausgangslage zurück. Die Anschlüsse für Steuerstrom für die Magnetspule sowie die Kontakte für Hilfskreise (falls vorhanden) und zu schaltende Ströme sind im Schütz gegeneinander isoliert ausgeführt: Es gibt keine leitende Verbindung zwischen Steuer- und Schaltkontakten. Im Grunde ist ein Schütz ein Relais mit wesentlich höherer Schaltleistung. Typische Lasten beginnen bei etwa 500 Watt bis hin zu mehreren hundert Kilowatt.

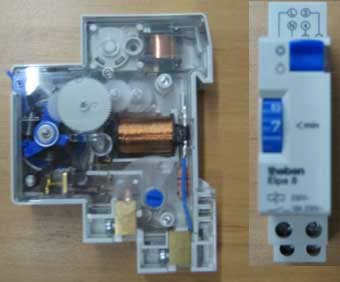

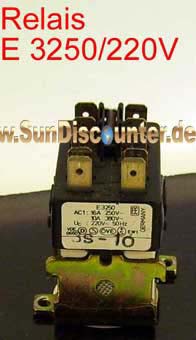

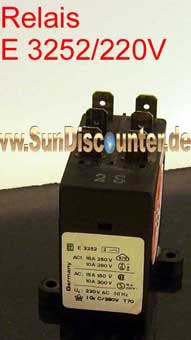

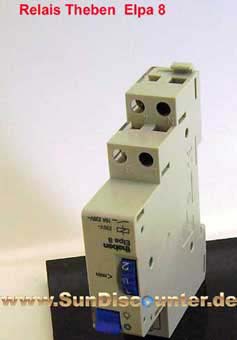

Unterschied zum Relais

Schütze unterscheiden sich in folgenden Merkmalen von Relais

• Relais sind für geringere Schaltleistung ausgelegt, sie besitzen meist keine Funkenlöschkammern
• Die Schaltkontakte von Relais sind einfach unterbrechend, während sie bei Schützen immer doppelt unterbrechend sind.
• Relais benutzen oft Klappanker, Schütze hingegen meist Zuganker zwecks größerer mechanischer Schaltkraft, die für die höheren Schaltleistungen und massiveren Kontakte erforderlich ist.

Alle vorstehenden Unterscheidungsmerkmale sind jedoch nicht zwingend, eine klare Abgrenzung ist nicht möglich. Ein allgemein gültiges Unterscheidungsmerkmal ist, dass Schütze nur Öffner- und Schließerkontakte, Relais dagegen auch Wechslerkontakte (Umschalter) besitzen können.
